در مناطق لرزه‌خیز مانند ایران، مقاوم‌سازی نمای ساختمان در برابر زلزله یک انتخاب لوکس نیست، بلکه یک ضرورت حیاتی برای حفظ جان و سرمایه است. نمای ساختمان، فراتر از جنبه‌های زیبایی‌شناختی، اولین خط دفاعی سازه در برابر نیروهای ویرانگر زلزله محسوب می‌شود. یک نمای غیرمقاوم می‌تواند به باری مرده و خطرناک تبدیل شود، اما یک نمای مهندسی‌شده می‌تواند انرژی لرزه‌ای را جذب کرده و به پایداری کل سازه کمک کند.
این مقاله به صورت گام به گام، راهکارهای فنی و اجرایی مشخصی را برای طراحی و اجرای نمایی مقاوم در برابر زلزله ارائه می‌دهد؛ از تحلیل رفتار دینامیکی نما تا انتخاب مصالح سبک و فناورانه، اتصالات پیشرفته و روش‌های نوین نصب. هدف ما ایجاد نمایی است که در برابر هر لرزه‌ای پایدار بماند و ایمنی شهرهایمان را افزایش دهد.
چرا مقاومت نمای ساختمان در برابر زلزله یک ضرورت است؟
نمای ساختمان، علاوه بر زیبایی، لایه محافظتی سازه است. هنگام زلزله، امواج لرزه‌ای تمام اجزای ساختمان، از جمله نما را تحت تأثیر قرار می‌دهند. اگر نما بر اساس اصول لرزه‌ای طراحی نشده باشد، می‌تواند خطرات جدی ایجاد کند:
- افزایش بار مرده و تشدید نیروها: نمای سنگین و غیر اصولی، شتاب جانبی زلزله را افزایش داده و خطر خرابی و ریزش قطعات نما را به همراه دارد که جان ساکنان، عابران و امدادگران را تهدید می‌کند.
- نقش جاذب انرژی: یک نمای مقاوم با اتصالات انعطاف‌پذیر و مصالح مناسب، می‌تواند بخشی از انرژی لرزه‌ای را جذب و مستهلک کرده و از انتقال کامل آن به سازه اصلی جلوگیری کند.
- کاهش هزینه‌های پس از زلزله: اجرای اصولی نما، هزینه‌های تعمیر و بازسازی پس از زلزله را به طور قابل توجهی (تا ۴۰٪) کاهش می‌دهد.
- افزایش ارزش ملک: ساختمان‌هایی با نمای مقاوم در برابر زلزله، ارزش و امتیاز بالاتری در فروش، اجاره و بیمه کسب می‌کنند.
بنابراین، نما صرفاً یک عنصر تزئینی نیست، بلکه عاملی کلیدی در ایمنی، دوام و ارزش اقتصادی ساختمان در مناطق لرزه‌خیز است.

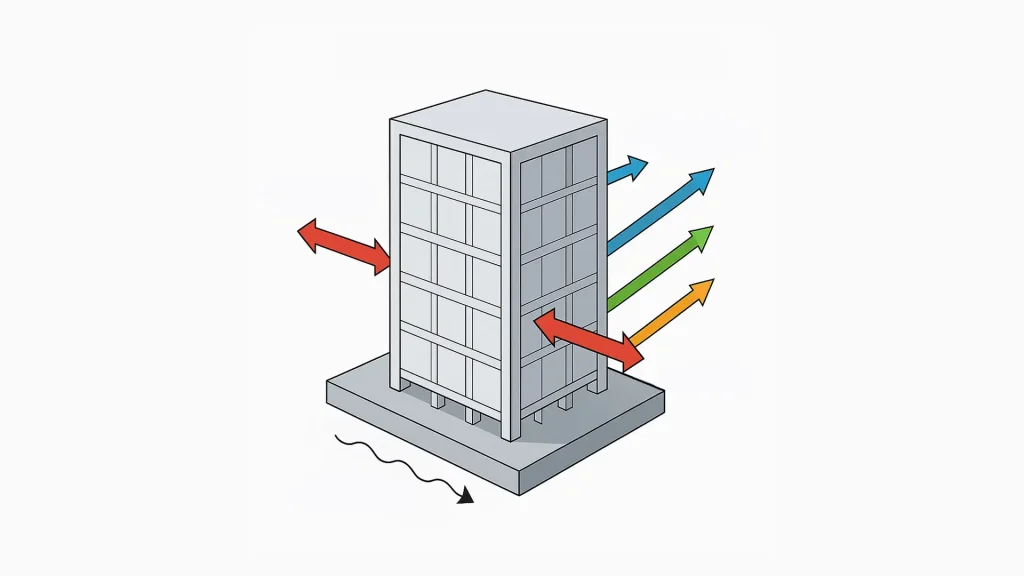

درک نیروهای زلزله و تأثیر آن بر نما و سازه
ماهیت امواج زلزله و پدیده تشدید (رزونانس)
زلزله انرژی آزاد شده در پوسته زمین است که به صورت امواج لرزه‌ای منتشر می‌شود. این امواج با فرکانس‌های مختلف، ساختمان‌ها را به ارتعاش درمی‌آورند. اگر فرکانس غالب امواج زلزله با فرکانس طبیعی ارتعاش نما یا سازه منطبق شود، پدیده تشدید (رزونانس) رخ می‌دهد که منجر به افزایش ناگهانی دامنه ارتعاشات و خرابی‌های شدید مانند ترک‌خوردگی و جداشدگی قطعات نما می‌شود.
پاسخ دینامیکی ساختمان و نقش نما در آن
رفتار ساختمان در برابر زلزله با تحلیل‌های دینامیکی (مانند تحلیل طیفی یا تاریخچه زمانی) مدل‌سازی می‌شود. این تحلیل‌ها شتاب‌ها و تغییر مکان‌های نسبی طبقات را مشخص می‌کنند. نما، به عنوان جزئی متصل به سازه، باید این تغییر مکان‌ها را تحمل کند. اگر نما سختی زیادی نسبت به سازه داشته باشد، نیروی بیشتری جذب کرده و آسیب‌پذیرتر می‌شود.
اندرکنش نما و سازه: بار مرده اضافی یا جاذب انرژی؟
نمای ساختمان می‌تواند در برابر زلزله دو نقش متضاد ایفا کند:
- بار مرده اضافی: اگر سنگین و صلب باشد، نیروهای اینرسی را افزایش داده و به سازه فشار بیشتری وارد می‌کند.
- جاذب انرژی: اگر سبک، انعطاف‌پذیر و با اتصالات مناسب طراحی شود، می‌تواند بخشی از انرژی لرزه‌ای را مستهلک کرده و از سازه اصلی محافظت کند.
اصول کلیدی طراحی لرزه‌ای برای نمای ساختمان
تئوری‌های مهندسی لرزه‌ای کاربردی
- جذب انرژی (Energy Dissipation): استفاده از المان‌هایی (مانند دمپرها یا اتصالات فنردار در نما) که انرژی لرزه‌ای را به گرما یا حرکت کنترل‌شده تبدیل می‌کنند.
- جداسازی نسبی نما از سازه (Relative Isolation): استفاده از اتصالات لغزنده یا انعطاف‌پذیر که به نما اجازه حرکت محدود و مستقل از سازه اصلی را می‌دهد و از انتقال مستقیم و شدید نیروها جلوگیری می‌کند.
- طراحی بر اساس تغییر مکان کنترل‌شده: نما طوری طراحی می‌شود که در محدوده تغییر مکان‌های مشخص، عملکرد الاستیک یا آسیب کنترل‌شده (مانند ترک‌های مویی قابل ترمیم) داشته باشد.
الزامات و ضوابط آیین‌نامه‌های ملی و بین‌المللی
آیین‌نامه‌هایی مانند استاندارد ۲۸۰۰ ایران، ASCE 7 (آمریکا) و Eurocode 8 (اروپا) ضوابط دقیقی برای طراحی لرزه‌ای اجزای غیرسازه‌ای مانند نما ارائه می‌دهند. نکات کلیدی این آیین‌نامه‌ها عبارتند از:
- طراحی نما به صورت جداشونده یا انعطاف‌پذیر از سازه اصلی.
- آزمایش و تأیید عملکرد لرزه‌ای تمامی المان‌ها و اتصالات نما.
- محاسبه و طراحی دقیق جزئیات اتصالات (مکانیکی، چسبی یا ترکیبی).
کاهش جرم نما و کنترل تغییر مکان نسبی
دو اصل طلایی در طراحی نمای مقاوم:
- کاهش جرم نما: هرچه نما سبک‌تر باشد، نیروی اینرسی کمتری در زلزله تولید می‌کند.
- کنترل تغییر مکان نسبی: نما باید بتواند بدون آسیب جدی، جابجایی نسبی طبقات سازه اصلی را همراهی کند. (معمولاً جابجایی نسبی مجاز نما کمتر از ۵۰ میلی‌متر است، بسته به آیین‌نامه و مشخصات پروژه).

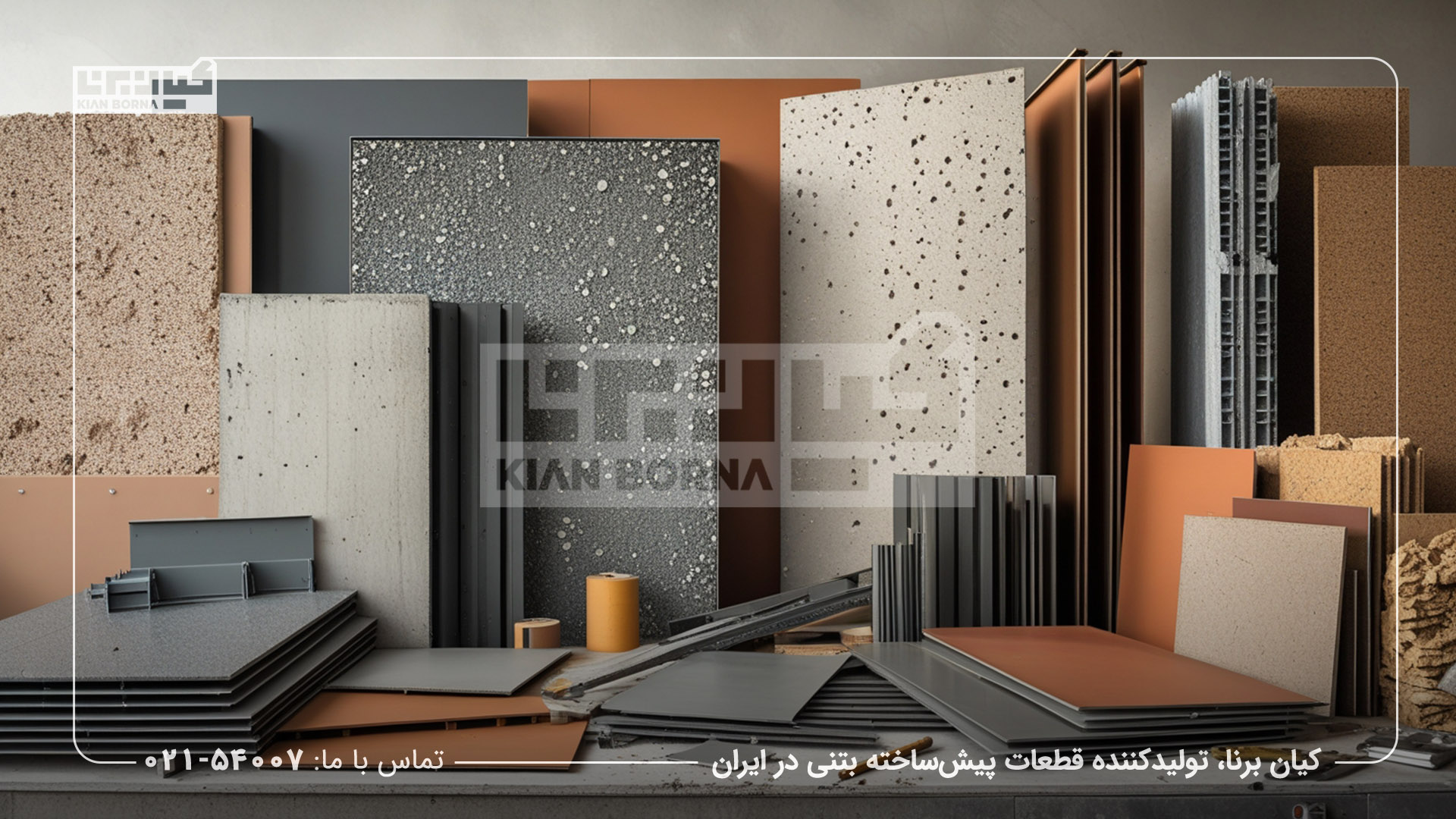

انتخاب مصالح هوشمندانه برای نمای مقاوم در برابر زلزله
انتخاب مصالح مناسب، شالوده یک نمای ایمن است. معیارها شامل وزن کم، دوام، انعطاف‌پذیری و سازگاری با سیستم‌های اتصال مدرن است.
مصالح سبک و با دوام: راهکاری برای کاهش نیروهای جانبی
- پانل‌های بتنی هوادار اتوکلاو شده (AAC): تا ۷۰٪ سبک‌تر از بتن معمولی، با مقاومت فشاری و خواص عایق خوب. در زلزله، انرژی را جذب کرده و از انتقال نیرو به سازه اصلی می‌کاهند.
- پانل‌های سیمانی مهندسی‌شده (Lightweight Concrete Panels): حاوی افزودنی‌های سبک‌کننده و الیاف، با انعطاف‌پذیری بیشتر نسبت به سنگ و بتن سنگین.
- پانل‌های کامپوزیت آلومینیوم (ACP): بسیار سبک، با هسته پلی‌اتیلن یا معدنی و رویه آلومینیومی مقاوم. به خوبی تغییر مکان سازه را همراهی می‌کنند.
- سایر گزینه‌ها: پانل‌های شیشه‌ای لمینیت با قاب سبک، کامپوزیت‌های فایبرسمنت.
مصالح ترکیبی و فناورانه: نسل جدید مقاومت
- فیبرهای پلیمری تقویت‌شده (FRP): ورق‌ها یا مش‌های کربنی (CFRP)، شیشه‌ای (GFRP) یا آرامیدی (AFRP) که با چسب اپوکسی روی نما نصب شده و مقاومت کششی و خمشی آن را به شدت افزایش می‌دهند و انرژی لرزه‌ای را جذب می‌کنند.
- نانوپوشش‌ها و افزودنی‌های هوشمند: نانوذرات سیلیکا یا الیاف نانوچوب در ملات‌ها یا پوشش‌ها، خواص الاستیک و انرژی‌گیری را بهبود می‌بخشند. برخی نانوپوشش‌ها قابلیت خودترمیمی (Self-Healing) برای ترک‌های مویی دارند.
ترکیب FRP با نانوپوشش‌های خودترمیم می‌تواند نمایی بسیار مقاوم و با دوام ایجاد کند.
اتصالات نما به سازه: حلقه حیاتی در پایداری لرزه‌ای
اتصالات، نقش حیاتی در انتقال کنترل‌شده نیروها و ایجاد انعطاف‌پذیری برای نما دارند.
سیستم‌های اتصال مکانیکی: انعطاف‌پذیری و مقاومت (نمای خشک)
شامل پروفیل‌ها، گیره‌ها، پیچ‌ها و بست‌های فلزی که امکان اتصال نما با قابلیت حرکت محدود و کنترل‌شده را فراهم می‌کنند.
- انواع براکت‌ها (L-Bracket, T-Bracket): ضمن تحمل وزن و نیروهای جانبی، اجازه جابجایی افقی کنترل‌شده را می‌دهند.
- واشرهای جاذب ارتعاش و پروفیل‌های مهندسی‌شده: به افزایش انعطاف‌پذیری و دوام اتصال کمک می‌کنند.
- الگوهای اتصال: کشویی تک‌محوری، گردان (لولایی)، یا ترکیبی، بسته به نیاز طراحی.
سیستم‌های اتصال چسبی و ملات‌های نوین (نمای تر)
برای نماهای سبک‌تر مانند کامپوزیت یا سرامیک.
- چسب‌های اپوکسی و پلی‌یورتان: مقاومت بالا در برابر نیروهای کششی و برشی.
- ملات‌های سیمانی نوین: تقویت‌شده با الیاف و نانوذرات، با چسبندگی بهتر و گاهی خواص خودترمیمی.
ترکیب هوشمندانه سیستم‌های مکانیکی و چسبی می‌تواند عملکرد لرزه‌ای را به حداکثر برساند.
طراحی جزئیات اتصال برای تحمل خمش و برش
اتصالات باید به گونه‌ای طراحی شوند که نه تنها وزن نما، بلکه نیروهای خمشی و برشی ناشی از زلزله را نیز تحمل کرده و با ایجاد “لختی کنترل‌شده” انرژی را جذب کنند. استفاده از واشرهای فنردار، گردگیرهای لغزشی و پروفیل‌های با طراحی خاص (مانند پروفیل‌های منحنی در گوشه‌ها) در این راستا مؤثر است.

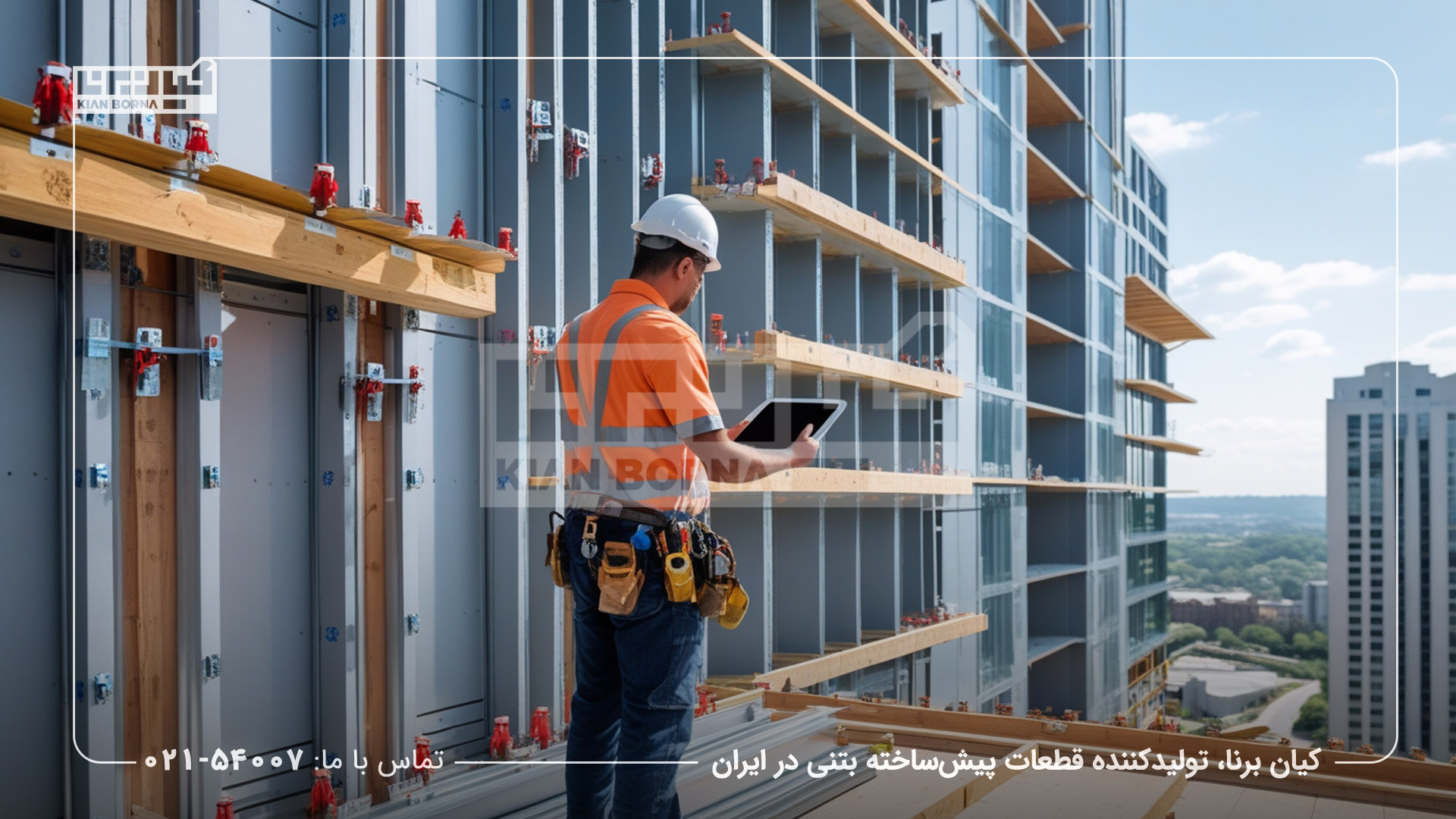

روش‌های اجرایی و نصب نمای مقاوم: از پیش‌ساختگی تا سیستم‌های خشک و تر
پانل‌های پیش‌ساخته
پانل‌هایی از بتن سبک، ACP، GRC یا شیشه که با ابعاد دقیق و اتصالات تعبیه‌شده در کارخانه تولید و در محل پروژه نصب می‌شوند. این روش باعث صرفه‌جویی در زمان، کاهش خطای انسانی و کنترل کیفیت بهتر می‌شود.
سیستم‌های نصب خشک (Dry Cladding)
مانند کرتین وال و نمای کامپوزیت ACP، بدون استفاده از ملات و با اتصالات مکانیکی اجرا می‌شوند. این سیستم‌ها به دلیل جرم کمتر و درزهای کنترلی، عملکرد لرزه‌ای بهتری نسبت به نمای تر دارند.
سیستم‌های نصب تر (Wet Cladding) با ملات‌های اصلاح‌شده
نما با استفاده از ملات‌های نوین (الیاف‌دار، پلیمری یا حاوی نانوذرات) به زیرسازی متصل می‌شود. این ملات‌ها به افزایش پیوستگی و مقاومت در برابر ترک‌خوردگی کمک می‌کنند. برای ساختمان‌های بلندمرتبه یا نماهای سنگین، سیستم خشک با اتصالات لغزنده معمولاً ارجحیت دارد.
ملاحظات ویژه برای نماهای خاص: شیشه‌ای و فلزی
راهکارهای مقاوم‌سازی نماهای شیشه‌ای
- استفاده از شیشه سکوریت و لمینیت: شیشه سکوریت مقاومت بیشتری دارد و در صورت شکست به قطعات کم‌خطر تبدیل می‌شود. شیشه لمینیت دارای لایه میانی PVB یا EVA است که قطعات شکسته را کنار هم نگه می‌دارد. ترکیب این دو (شیشه سکوریت-لمینیت-سکوریت) ایمنی و مقاومت لرزه‌ای را افزایش می‌دهد.
- اتصالات انعطاف‌پذیر شیشه به قاب: استفاده از گیره‌های استیل ضدزنگ با واشرهای سیلیکونی که جابجایی محدود را تحمل می‌کنند.
طراحی لرزه‌ای قاب‌های فلزی و سیستم‌های کرتین وال
قاب‌های آلومینیومی یا فولادی باید برای تحمل بارهای مرده، باد و زلزله طراحی شوند. استفاده از مقاطع مناسب (I-Beam, T-Beam, Hollow Section) و اتصالات کششی (مانند Turnbuckle برای پیش‌تنیدگی) به سختی و پایداری قاب کمک می‌کند.
تحلیل، مدل‌سازی و آزمون: پیش‌بینی رفتار لرزه‌ای نما
کاربرد نرم‌افزارهای مهندسی در شبیه‌سازی
نرم‌افزارهایی مانند ETABS، SAP2000 (برای تحلیل کلی سازه) و ANSYS یا Abaqus (برای تحلیل جزئیات اتصالات و مصالح) برای پیش‌بینی رفتار دینامیکی نما، توزیع تنش‌ها و عملکرد اتصالات در برابر زلزله استفاده می‌شوند.
اهمیت آزمون‌های میدانی و میز لرزه (Shake Table)
آزمایش ماکت‌های مقیاس یا نمونه‌های واقعی نما روی دستگاه‌های میز لرزه، اطلاعات ارزشمندی در مورد رفتار واقعی نما و اتصالات در شرایط شبیه‌سازی شده زلزله ارائه می‌دهد و به اعتبارسنجی مدل‌های کامپیوتری کمک می‌کند.
نگهداری و بازبینی دوره‌ای: تضمین پایداری بلندمدت نمای مقاوم
برنامه بازرسی منظم و ارزیابی خسارات احتمالی
بازرسی‌های دوره‌ای (مثلاً سالانه یا هر شش ماه یکبار) توسط متخصص نما با استفاده از ابزارهای مناسب (دوربین حرارتی، دستگاه‌های اندازه‌گیری تغییر مکان) برای شناسایی ترک‌های سطحی، خوردگی اتصالات، جداشدگی درزگیرها و فرسایش پوشش‌های محافظ ضروری است.
روش‌های تعمیر و تقویت مجدد نما پس از آسیب‌های جزئی
در صورت مشاهده آسیب، باید سریعاً با روش‌های مناسب مانند تزریق رزین اپوکسی برای ترک‌ها، جایگزینی پانل‌های معیوب، یا اعمال مجدد پوشش‌های محافظ، اقدام به تعمیر و تقویت کرد.
نتیجه‌گیری: گام‌های اساسی برای دستیابی به نمای ایمن و پایدار در مناطق لرزه‌خیز
مقاوم‌سازی نمای ساختمان در برابر زلزله یک فرآیند چندمرحله‌ای و تخصصی است. با پیروی از گام‌های زیر می‌توان به نمایی ایمن و پایدار دست یافت:
- شناخت دقیق نیروهای زلزله و پاسخ دینامیکی سازه: از طریق تحلیل و شبیه‌سازی.
- انتخاب مصالح سبک، با دوام و فناورانه: متناسب با ضوابط آیین‌نامه‌ای و نیاز پروژه.
- طراحی اتصالات انعطاف‌پذیر و جاذب انرژی: با جزئیات دقیق مکانیکی و استفاده از چسب‌ها و ملات‌های نوین.
- اجرای دقیق و باکیفیت: با استفاده از روش‌های مناسب نصب (پیش‌ساخته، خشک یا تر).
- بازبینی و نگهداری دوره‌ای: برای حفظ عملکرد بلندمدت نما.
نمای مقاوم، سرمایه‌ای برای حفظ زیبایی و ارزش ملک و سپری برای امنیت ساکنان و شهروندان است.
پرسش‌های متداول (FAQ) درباره مقاوم‌سازی نمای ساختمان در برابر زلزله
- چگونه اتصالات نما را ضد زلزله طراحی کنیم؟ با استفاده از سیستم‌های اتصال مکانیکی لغزنده، فنردار یا اتصالات چسبی انعطاف‌پذیر که اجازه حرکت کنترل‌شده به نما را داده و انرژی زلزله را جذب یا مستهلک می‌کنند. طراحی باید بر اساس محاسبات دقیق مهندسی و مطابق با آیین‌نامه‌ها باشد.
- بهترین مصالح سبک و مقاوم برای نما کدام‌اند؟ پانل‌های بتنی هوادار اتوکلاو شده (AAC)، پانل‌های GRC (بتن تقویت‌شده با الیاف شیشه)، پانل‌های کامپوزیت آلومینیوم (ACP) برای نماهای خشک، و ملات‌های سیمانی مهندسی‌شده و سبک برای نماهای تر، از گزینه‌های بهینه هستند. فیبرهای پلیمری تقویت‌شده (FRP) نیز برای تقویت اضافی بسیار مؤثرند.
- نقش شبیه‌سازی کامپیوتری در تضمین عملکرد نمای مقاوم چیست؟ شبیه‌سازی با نرم‌افزارهای تخصصی (مانند ETABS, ANSYS) امکان پیش‌بینی دقیق رفتار نما، تغییر مکان‌ها و تمرکز تنش‌ها در نقاط بحرانی را فراهم کرده و به بهینه‌سازی طراحی و کاهش خطاهای اجرایی کمک شایانی می‌کند.
- چگونه می‌توان هزینه اجرای نمای مقاوم را با حفظ ایمنی مدیریت کرد؟ با استفاده هوشمندانه از پانل‌های پیش‌ساخته استاندارد، انتخاب مصالح سبک و در دسترس، طراحی بهینه اتصالات و ترکیب فناوری‌های مقرون‌به‌صرفه مانند FRP و نانوپوشش‌ها در نقاط کلیدی، می‌توان به تعادل مناسبی بین هزینه و ایمنی دست یافت.
- نکات کلیدی نگهداری بلندمدت نمای مقاوم در برابر زلزله چیست؟ بازرسی منظم (حداقل سالانه) درزها، اتصالات و سطح نما؛ ترمیم فوری ترک‌های اولیه با تزریق اپوکسی یا مواد مناسب؛ بررسی و در صورت نیاز، اعمال مجدد پوشش‌های محافظ (مانند نانوپوشش‌ها) برای جلوگیری از نفوذ آب و خوردگی.
